検査。
進化。

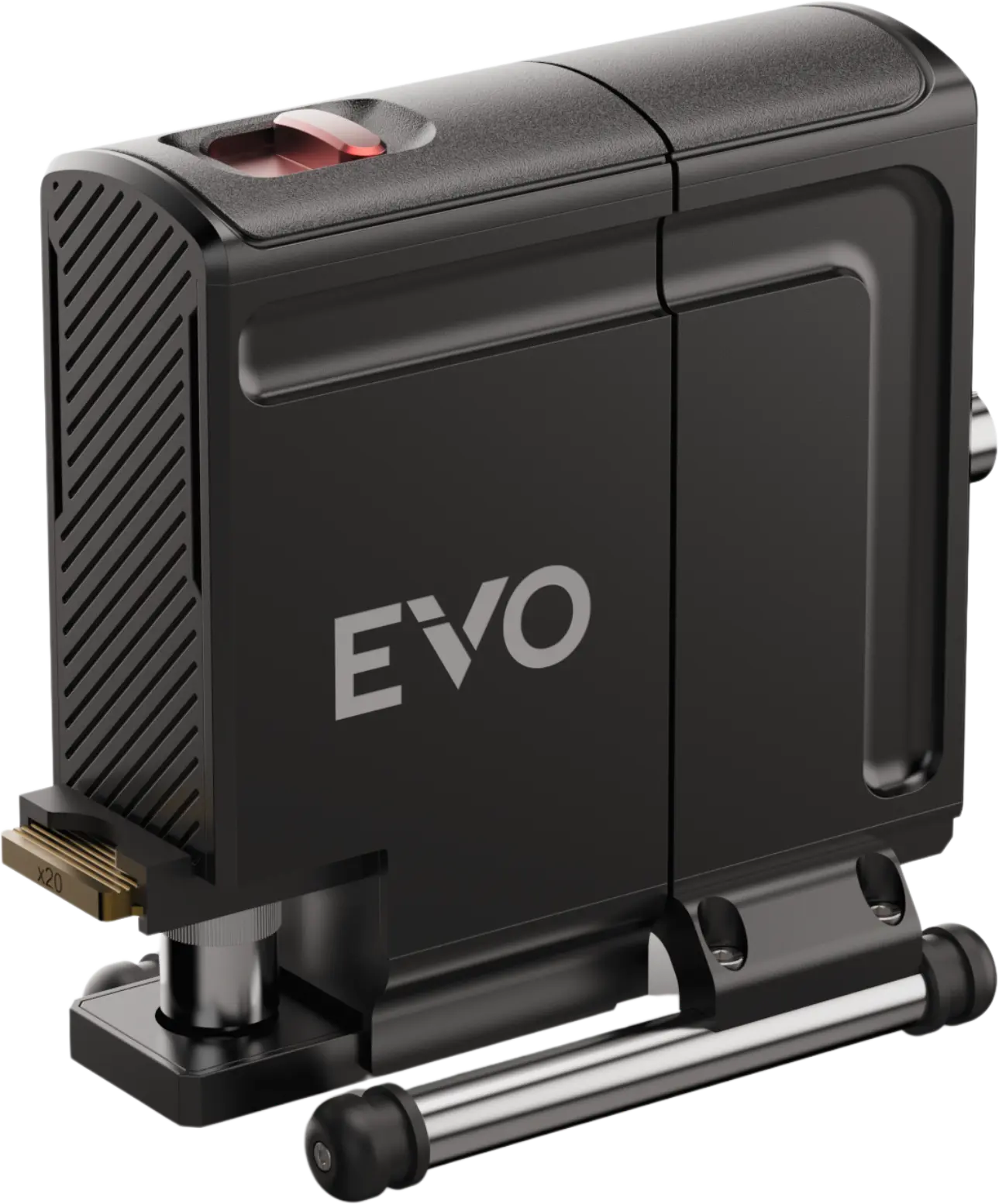

Troika EVO™で、アニロックスロール、グラビアシリンダー、フレキソ版を3D検査。
製造現場のその場で測定し、摩耗や目詰まりを、印刷機の時間を無駄にする前に見つけます。
ロールから測定値へ。
表面に置くだけ。
Troika EVO™をロール、シリンダー、版の上に置き、スキャンボタンを押します。
スキャン1回で、測定完了。
1回のすばやいスキャンで、表面の状態をわかりやすい数値データに変換します。容積、深度、線数、セル壁の角度、レリーフを測定できます。
細部まで3Dで。
3Dの表面をあらゆる角度から確認し、摩耗したセル壁、目詰まりしたセル、損傷した網点を、印刷にかける前に見つけられます。
実際のTroika EVOのスキャンデータから描画しています。
損失が出る前に、見つける。
実際のアニロックスのスキャン1枚を、ドラッグして比較できます。片側はセンサーが捉えた画像、もう片側はすべてのセルの測定深度です。
印刷現場のための設計。
ソフトウェアによる振動補正で、防振実験台なしで印刷機のそばで測定できます。重いロールやシリンダーを測定室まで運ぶ時間を省けます。
マグネット式クイックチェンジレンズ
数秒でしっかり装着でき、レンズを交換しても検査が滞りません。
2.3MPワイドスクリーンイメージセンサー
1920×1200の画像で、細かな筋状の傷や摩耗を、まだ低コストで対処できる段階で捉えます。
安定した設置
曲面のロールにも平らな版にもしっかり据わり、印刷機上でも鮮明にスキャンできます。
なめらかで精密な駆動
光学系をなめらかに動かし、正確な深度データを短時間で取得します。
USB-C 3.0
1本のケーブルで給電と高速データ転送。ACアダプターも、バッテリーの充電も不要です。
LEDによるステータス表示
スキャンの状態がひと目でわかり、現場での検査がスムーズに進みます。
同じロール、同じ箇所、同じ結果。
検査が役に立つのは、数値を信頼できるときだけです。Troika EVO™は、誰が操作しても測定値が変わらないように設計されています。
マグネット式レンズが位置合わせと作動距離を一定に保ち、ツータッチの操作で迷うことがありません。すべてのスキャンは同じ形式でTroika Management System™に保存されます。
すべてのシフト、すべての拠点で信頼できる工程管理が可能になり、測定値をめぐる食い違いや刷り直しをなくせます。
マグネット式レンズ位置合わせと作動距離を固定
工場キャリブレーション当社のラボで同じ基準にキャリブレーション
TMSの統一形式ロール、版、シリンダーを同じ形式で保存
ツータッチの操作どのシフトでも同じ手順
データの連続性。
セル容積の計算方法は測定機器のメーカーごとに異なるため、同じロールでも機器によって数値が食い違います。
Troika EVO™のレガシーモードがこれを解決します。他の測定システムが使うセルのカットオフを適用するため、新しい測定値をこれまでのデータと比較でき、過去の傾向データも引き続き活用できます。
上部カット
下部カット
上部カットセルの上部10分の1には、容積の19%以上が含まれます。ここをカットすると、実際の容積より少なく測定され、印刷機で想定外のインキの乗りにつながります。
下部カットシステムによっては、セルの底まで測定しません。レガシーモードも同じ位置で止めるため、過去と新しい測定値がそろいます。
印刷に関わるすべての役割に。
1台の3Dスキャン顕微鏡で、受け入れ検査、印刷機でのチェック、洗浄後の確認、取引先による監査まで対応でき、業務全体のロスを削減します。
出荷時から品質管理。
工場から出荷する前に、すべてのロールの品質を証明できます。TMSからPDFの検査レポートを出荷ごとに添付でき、取引先とのトラブルやコストのかかる返品を防ぎます。
刷り出しから、狙いどおりに。
摩耗が印刷不良につながる前に見つけます。TMSの傾向データで容積が減っているロールがわかるため、インキ、原反、準備時間を無駄にする前に、摩耗したロールを外せます。

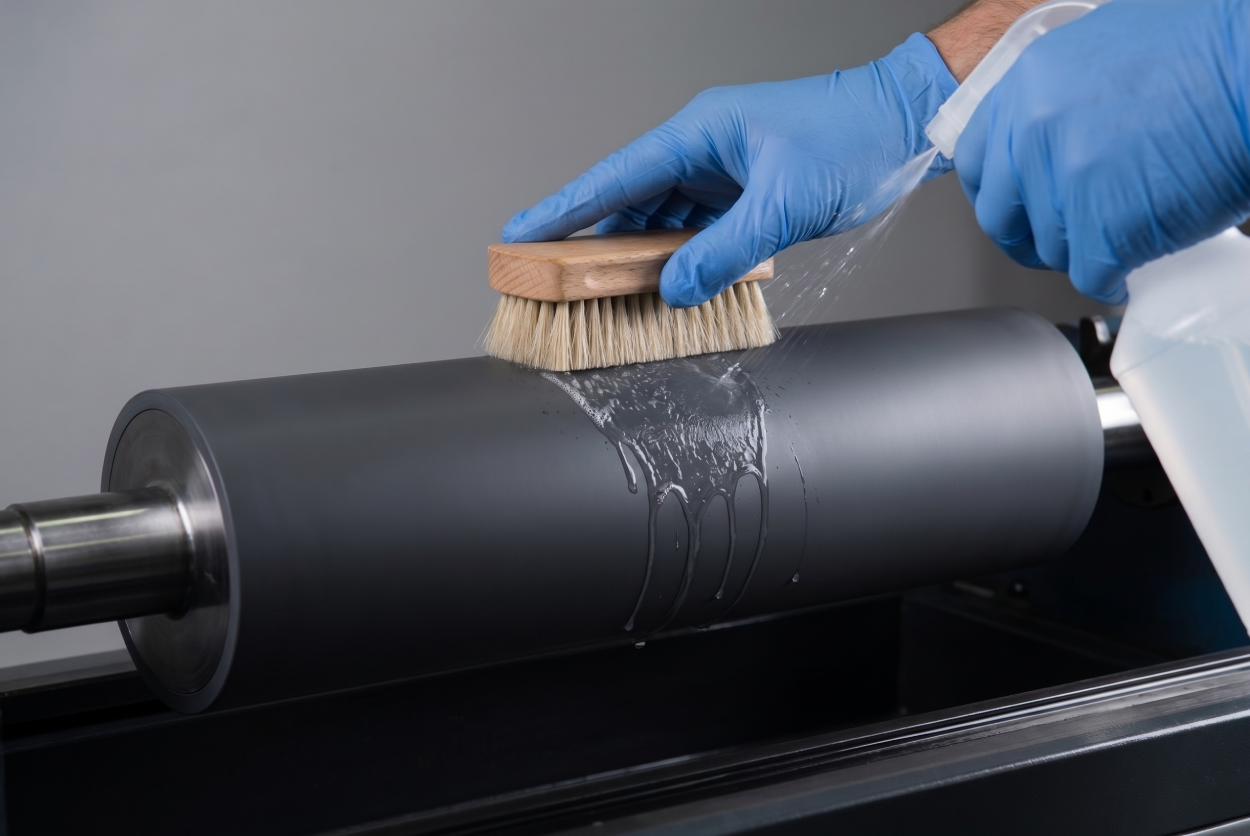

洗浄の効果を数値で確認。
洗浄の前後にスキャンするだけで、数クリックでPDFの比較レポートを出力できます。どの洗浄で容積が回復したかを証明でき、摩耗しきったロールに洗浄剤を無駄に使うこともなくなります。
シリンダーの状態を常に把握。
TMSでシリンダーをジョブごとに記録し、各シリンダーの回転数と印刷距離を管理できます。実際の使用量に基づいて再彫刻を計画し、印刷途中のトラブルを防ぎます。
規格への適合を、記録で証明。
どのロール、版、シリンダーについても、監査にそのまま使える記録をいつでも取り出せます。TMSの履歴は検索できるため、食品接触材料や医薬品の監査にも前もって備えられ、事務作業の時間を大きく減らせます。
版の状態を、印刷前に確認。
どのフレキソ版でも、網点面積率、線数、レリーフ深度、ドットゲインを測定します。印刷機にかける前に版が正しいことを確かめ、原反のロスを減らします。
一度の購入で、ずっと使える。
すべてのTroika EVO™に、Anilox QC、Gravure QC、Flexo QC、Surface Roughness、そしてローカルで動くAIアシスタントを搭載したTroika Management System™が付属します。すべて永久ライセンスでサブスクリプション契約は不要なため、コストを一定に保てます。
3つの世代、大きな進化。
Troika EVO™は、実績のある測定方法はそのままに、ワイドスクリーンのイメージセンサー、より高速な電子回路、印刷現場に合わせた操作性を備えています。
下取りでTroika EVO™へ。
動作中のものはもちろん、破損したAniCAM（アニカム）7.3、HD、HD Plusも下取りに出して、新品のTroika EVO™に移行できます。使い慣れた操作手順はそのままに、より高い解像度とより速いスキャンで準備時間のロスを減らせます。3年間のメーカー保証も付いています。1
下取りプログラムを見る¹ 3年間の保証は、ご購入から2年目に点検のためAMP Goldにご加入いただいた場合に適用されます。
Troika EVO™を実際にご覧になりませんか？
お客様の印刷現場に合わせた実機デモをご予約いただけます。インキ、原反、準備時間をどれだけ削減できるか、ぜひご確認ください。
Troika EVO™とEVO-M™、Troika EVOで実際にスキャンしたアニロックスロール、グラビアシリンダー、フレキソ版。
